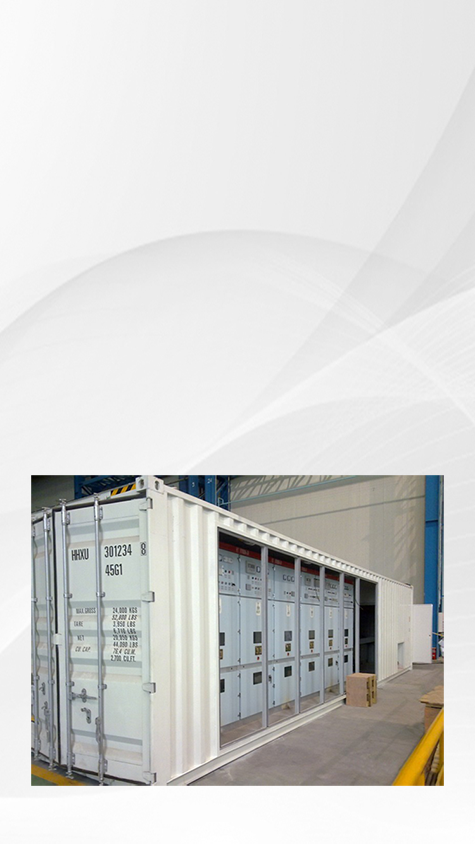

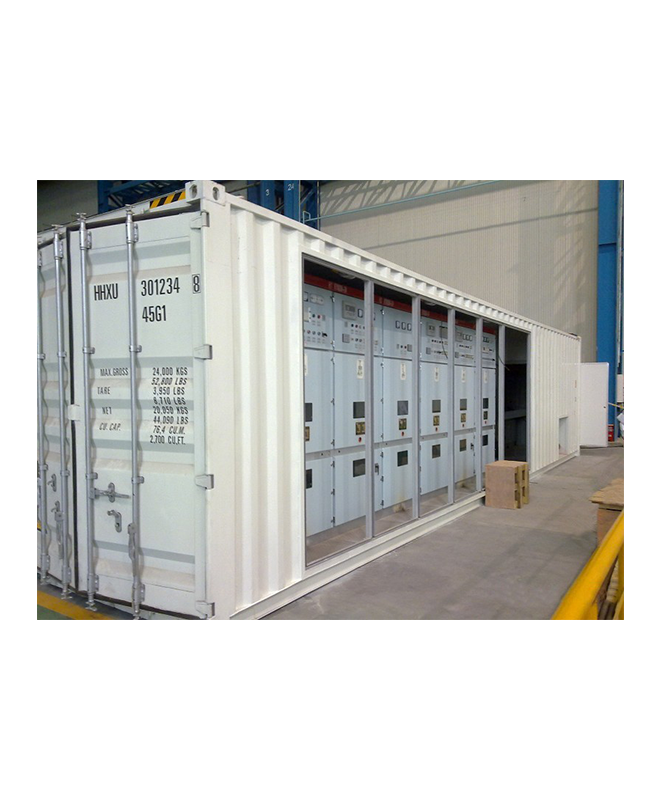

BW-HFC+SVG
高压混合补偿滤波装置
高压FC作为基本补偿，SVG进行调整
实现负荷无功平滑调节
高压FC作为基本补偿，SVG进行调整
实现负荷无功平滑调节
混合式无功补偿装置是由无源型电抗、电容器补偿和有源型SVG补偿有机组合在一起的可快速、连续光滑调节电力系统无功功率的新型装置。BW-HFC+SVG系列装置，是利用IGBT技术、SVG技术、电力电子技术、LC补偿滤波技术等多种技术融合，其原理为根据采样电路的交流采样分析出负荷无功情况，HFC部分作为基本的补偿，SVG部分进行调整，实现负荷无功平滑调节的装置。产品广泛应用于冶金、煤炭、化工、有色、石化、半导体、汽车等行业。
成套装置控制系统应可根据系统电压/无功的变化情况，自动调节装置无功输出和控制并联电容器的投切；
成套装置具有供值班员使用的参数设置功能，所有设置的内容不受停电和干扰信号的影响；
可分别显示电压、电流、功率因数、无功功率、有功功率、补偿总无功出力等；
显示相应的高压断路器的通断状态，显示各类保护动作情况及故障告警等信息；
记录事件发生的类型、相别及动作值，事件按顺序记录，可通过液晶进行查询，并以通讯方式远传；
故障自诊断系统采用一体化工作站，具有友好的人机界面，数据保存3个月以上。
| 额定电压 | 6kV、10kV |
| 无功补偿能力 | 补偿后功率因数提高到0.98以上 |
| 输出的无功功率可在整机容量范围内连续调节 | |
| 总补偿容量足够的情况下，功率因数可接近1 | |
| 可以双向输出无功功率 | |
| 装置动态响应时间为 ≤20ms | |
| 具有自检功能和过压、过流、超温等多种保护功能，确保设备稳定可靠运行 | |
| 采用多重软、硬件抗干扰措施 | |
| 具有电能质量参数、波形显示、谐波含量显示及事件记录等功能 |
