随着各式高精密医疗电子设备入驻医院，如电子手术刀、医学影像检测仪器、机械手臂内视镜、呼吸循环仪器等，医生和患者可以通过电子与网络技术**时间掌握病患的诊断数据、图像与病历，为下一步的治疗打下坚定的基础！这些医疗仪器在提供百姓优良医疗质量的同时，却也因为仪器高负载特性，造成大量谐波污染，从而影响电网与电源质量。

由于谐波所产生的电压与电流波动，对医疗仪器中的电子组件产生干扰，造成设备损坏或误动作，可能导致监控数据误差、断层影像错误、放射剂量失准、仪器过度放电、甚至是电子手术刀起火等攸关人命的危害。医院配电系统也可为国家强制性加装有源滤波器的行业。

一、医院负载分析

医疗行业中的用电器件可分为医疗设备，信息设备和普通用电器件三类。在医疗设备中，有大量的电力电子元器件，这些设备在工作时会产生大量谐波，造成污染。比较常见的设备有MRI  (核磁共振仪)、CT机、X线机、DSA(心血管造影机)等。其中，MRI工作时会生成射频脉冲和交变磁场来产生核磁共振，而射频脉冲和交变磁场都会带来谐波污染；X光机中高压整流器的整流桥工作时将产生较大谐波，而且X光机为瞬时性负荷，工作时电压可达几十千伏，变压器的原边将增60~70kW的瞬时负荷，也会增加电网谐波。

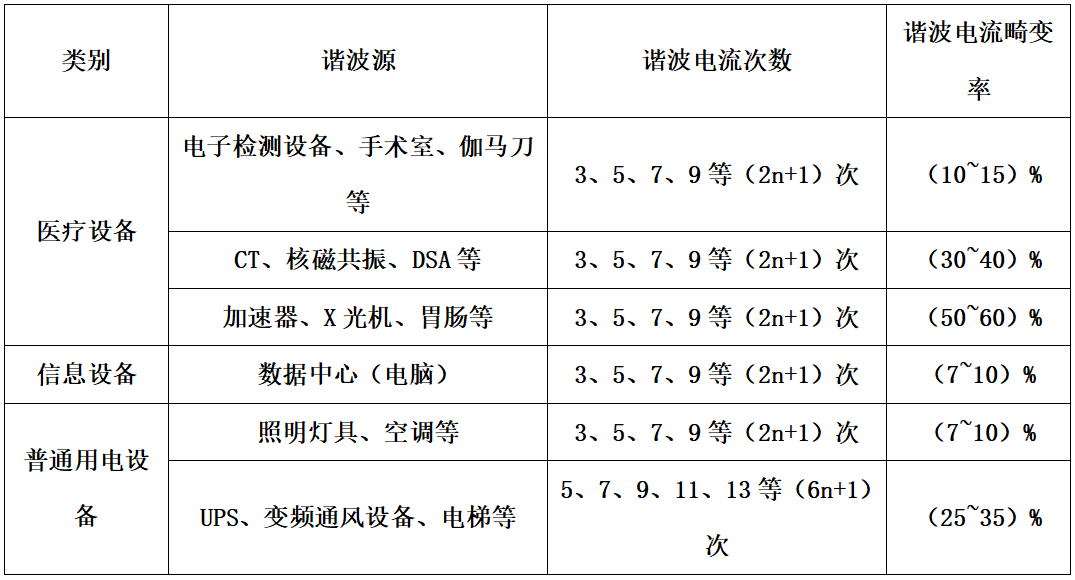

主要谐波源可分为下面几种：

1.医疗设备：大型医院内的大型电子医疗设备一般为开关电源供电，开关电源设备会产生3、5、7次等谐波注入电网。

2.计算机及UPS：目前医院均为计算机网络管理，计算机的数量很大，此外服务器等数据存储系统必须配有UPS等备用电源。个人电脑的开关电源及UPS均为谐波源，会产生大量的3、5、7次等谐波。另外，目前大部分新建数据机房采用高频UPS也会引发容性无功问题。

3.照明设备：由于医院内部使用大量的荧光灯具，因此会产生严重的谐波电流，主要为3次谐波，当多个荧光灯接成三相四线负载时，中线上就会流过很大的三次谐波电流。

4.空调通风设备：为了节约能源，大部分医院均采用变频风机及空调。变频器是非常重要的谐波源，其总谐波电流畸变率达33%以上，会产生大量5、7次等的谐波污染电网。

二、谐波特点

1.谐波源产生的谐波电流的频谱很宽；

2.谐波电流畸变率很高，设备的功率因数也很高；

3.医院内电子设备、医疗设备很多，这些设备对谐波很敏感；

4.大量的谐波电流和谐波电压，会影响到配电系统中的继电保护设备的正常工作，影响配电系统的供电连续性、稳定性；

5.医院谐波源众多且分散，建议采用集中治理。

三、谐波的危害

1.医院大型医疗器械的频繁启动，造成电流波动非常快，对系统的冲击很大，随之变化的谐波电流，容易导致精密治疗和诊断仪器设备的故障率增大、寿命缩短甚至损坏；

2.系统中存在一定的3次谐波电流，会导致中线过热，带来火灾隐患；

3.谐波会导致依赖微处理器的新型医疗设备的同步失调和数据错误；

4.谐波谐振引起的共模干扰和过电流将直接危害设备内部电子线路的安全，导致击穿或放电。

四、解决方案

谐波的存在给医院的电气安全与医院医疗和检验设备的正常工作带来了严重危害，已成为危害医院手术环境的重要因素。为此，东方博沃提供了一套完整的解决方案，具体如下：

应用案例：

1.BW-APF在吉林医大医院的应用

2.BW-APF在广东汕头人民医院的应用
