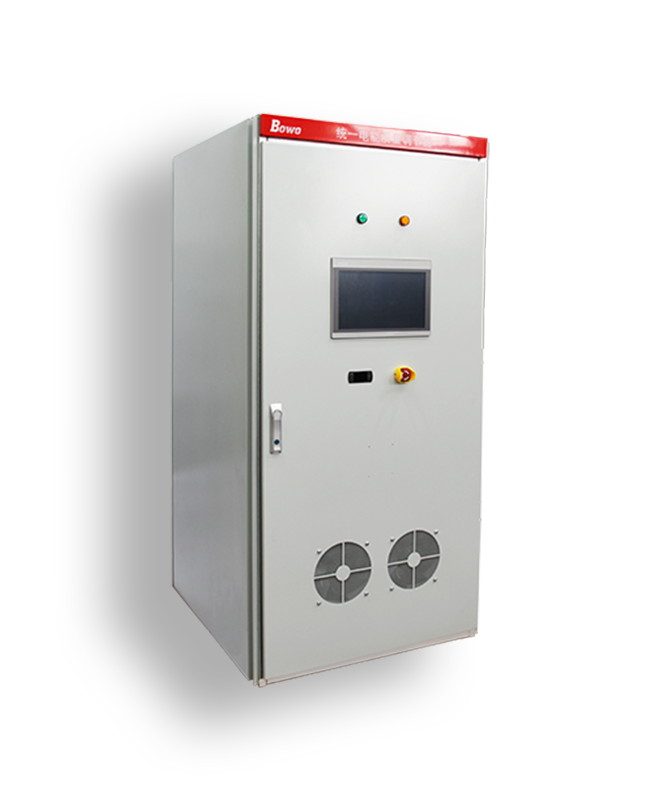

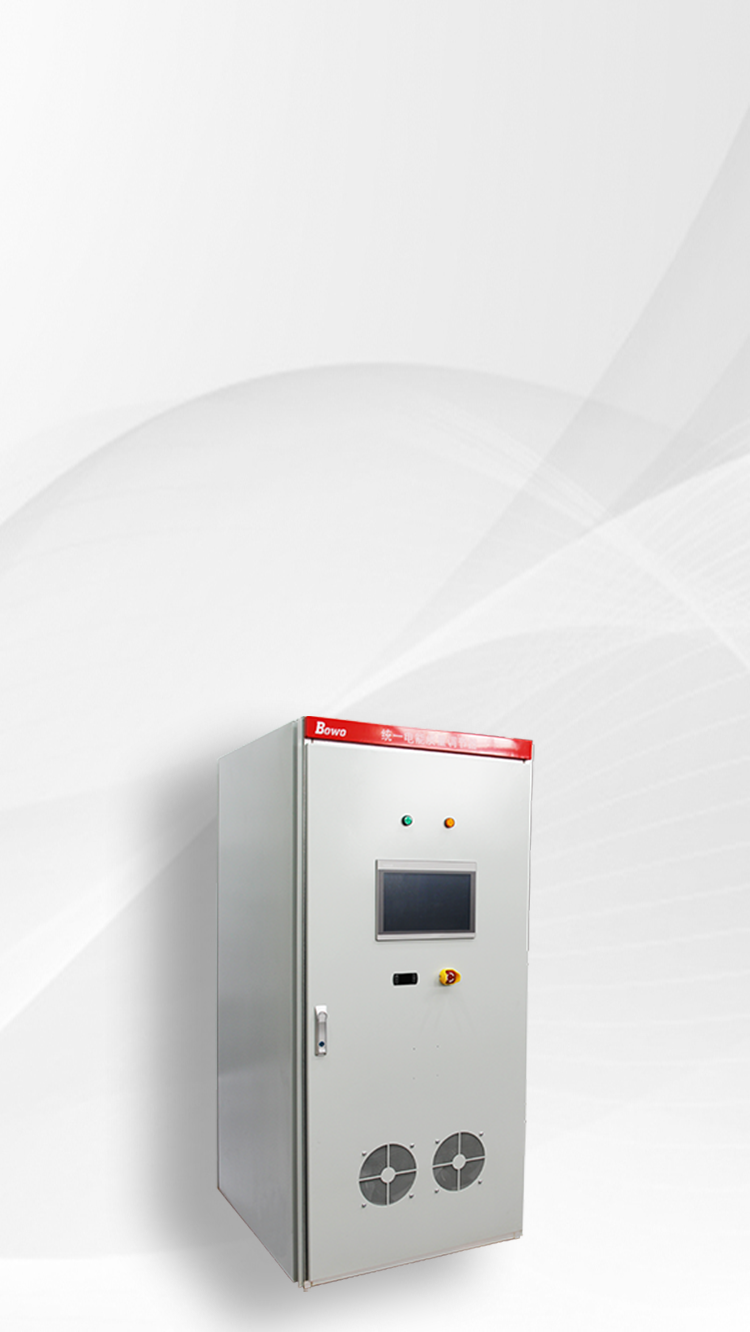

BW-UPQC
统一电能质量调节器
统一电能质量调节器UPQC多重功能智能控制
电能质量问题一步到位
统一电能质量调节器UPQC多重功能智能控制
电能质量问题一步到位
统一电能质量调节器UPQC将现代化电力电子技术和自动控制原理技术结合实现动态电能质量的综合治理。
串联逆变器实现对电源电压的补偿，使得负载获得正弦交流电压；并联逆变器实现对负载电流的补偿，使电源获得正弦交流电流，串联逆变器和并联逆变器协同工作，进而实现负载获得高质量的正弦波电压、电网获得高质量的正弦波电流。综合改善电压质量（谐波、幅度和瞬态等）和隔离负载有害电流的互相传递。
半导体
数据中心
光伏
汽车
钢铁冶金
| 输入 | 额定电压 | 208V~480V |
| 电压范围 | -30%~+30%（可定制）低压线性降额 | |
| 频率范围 | 50Hz/60Hz±5Hz（自适应） | |
| 接线方式 | 三相三线/三相四线 | |
| 功率因数 | 0.99 | |
| 谐波电压补偿次数 | 2-25次 | |
| 输入侧电流畸变率THDi | ≤5% | |
| 多机并联 | 支持多模块并联 | |
| 输出 | 输出频率 | 50±0.01Hz或60±0.01Hz |
| 谐波电流补偿次数 | 2-51次 | |
| 输出侧电压畸变率THDu | ≤2% | |
| 效率 | 在线长期稳压模式＞98% | |
| 过载能力 | 110%@60分钟 125%@10分钟 | |
| 性能指标 | 维修机械旁路 | 选配 |
| 快速响应时间 | ＜100μs | |
| 全响应时间 | ＜2.5ms | |
| 噪声 | ≤60db（100%负载） | |
| 散热方式 | 强迫风冷，智能调速 | |
| 保护功能 | 短路保护、直流母线欠压/过压保护、功率半导体故障保护、过载保护等 | |
| 接口模块 | 显示 | 10寸触摸显示器 |
| 通讯 | RS232或RS422、RS485、SNMP网卡（选配） | |
| 使用环境 | 环境温度 | -10℃~+45℃ |
| 环境湿度 | ≤95%RH（无凝露） | |
| 贮存温度 | -25℃~55℃ | |
| 海拔 | ＜1500米，1500米以上每增加100米，功率降低1% | |
| 防护等级 | IP20（更高可定制） |
